作为常年和代码、文档打交道的开发者，你是否也曾为 “画一张清晰的架构图” 而头疼？用 Visio 要手动拖拽元素，用 DrawIO 调整格式耗半天，好不容易画完的图还没法和代码同步更新 —— 直到星哥发现了 Mermaid 这款开源神器，才真正实现 “文档和代码同频迭代”。

什么是 Mermaid？

Mermaid 是一款基于 JavaScript 的开源图表生成工具，通过简洁的文本语法（类似 Markdown）快速创建流程图、时序图、甘特图、类图、状态图等十余种专业图表，广泛应用于技术文档编写、项目管理和系统架构可视化场景。

它的核心理念是：让文档与开发同步演进，降低“文档腐烂”风险。

简单来说，你只需要写几行文本，就能生成流程图、时序图、甘特图、类图、状态图、饼图、Git 分支图等多种可视化图表。

Mermaid-js的核心破局点


核心优势

如何使用

在线体验

打开 Mermaid Live Editor，输入语法即可实时生成图表。

Docker 安装命令

前提是需要安装Docker




  docker run -p 8000:8080 --name mermaid-live-editor \
-d ghcr.io/mermaid-js/mermaid-live-editor

安装完成之后，我们可以通过访问：IP:8000 在线使用它。


本地集成

在前端项目中安装：




  npm install mermaid

在代码中引入：




  import mermaid from 'mermaid';
mermaid.initialize({ startOnLoad: true });

常见图表示例

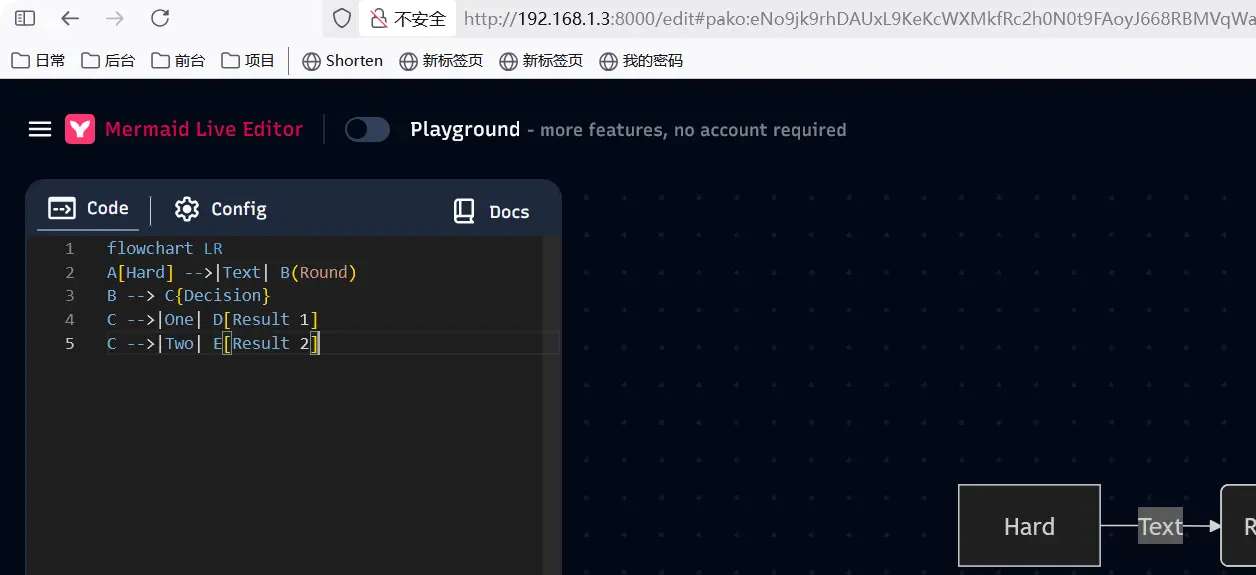

1. 流程图（Flowchart）

flowchart LR
    A[开始] --> B{条件判断}
    B -->|是| C[执行任务1]
    B -->|否| D[执行任务2]
    C --> E[结束]
    D --> E

2. 时序图（Sequence Diagram）

sequenceDiagram
    Alice->>John: 你好，John
    John-->>Alice: 我很好
    Alice->>Bob: 你呢？
    Bob-->>Alice: 也不错

3. 甘特图（Gantt Chart）

gantt
    title 项目进度
    dateFormat  YYYY-MM-DD
    section 规划
    需求分析 :done,    des1, 2025-09-01, 3d
    section 开发
    功能实现 :active,  des2, 2025-09-04, 5d

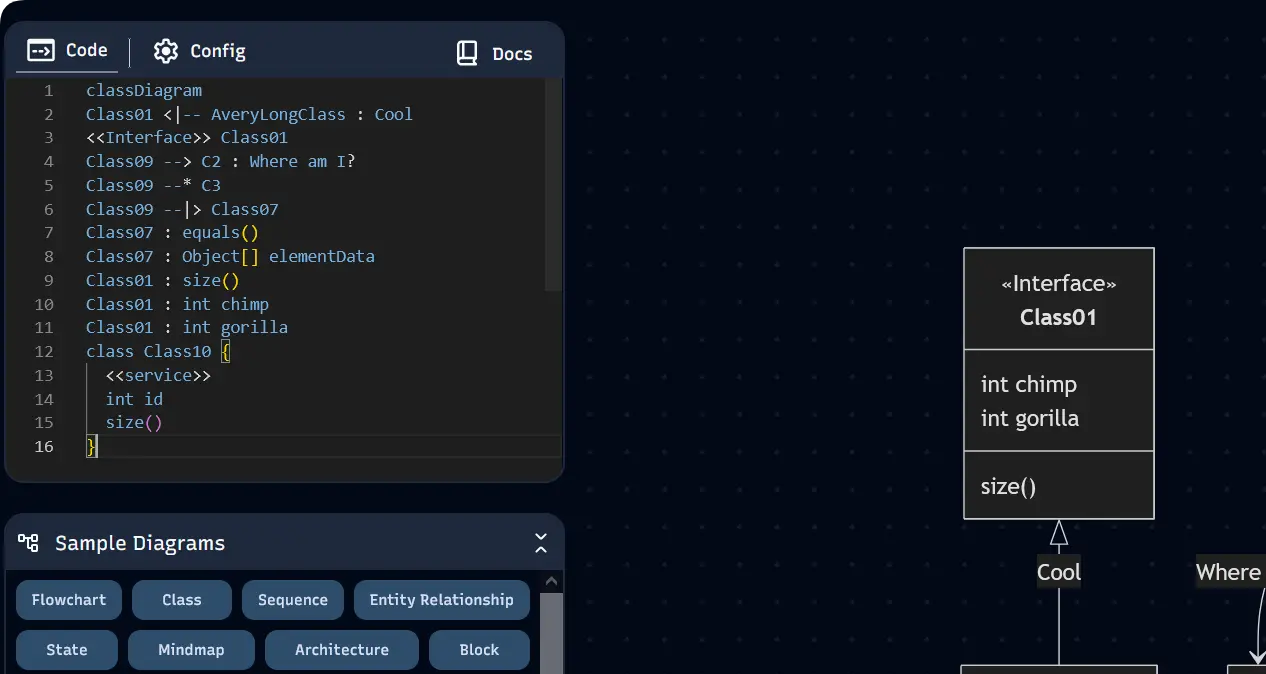

4.类图




  classDiagram
Class01 <|-- AveryLongClass : Cool
<<Interface>> Class01
Class09 --> C2 : Where am I?
Class09 --* C3
Class09 --|> Class07
Class07 : equals()
Class07 : Object[] elementData
Class01 : size()
Class01 : int chimp
Class01 : int gorilla
class Class10 {
  <<service>>
  int id
  size()
}

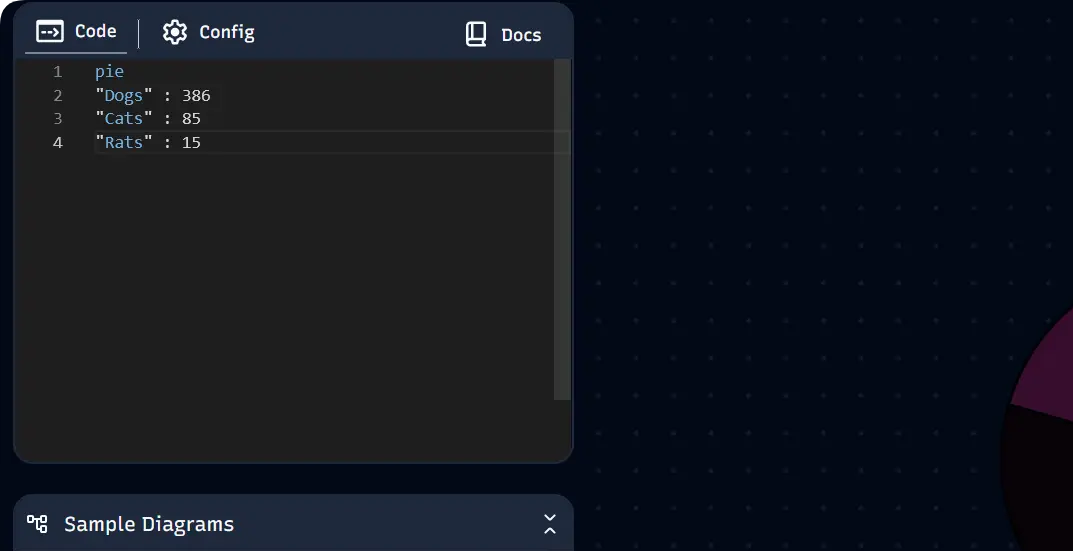

5.饼图




  pie
"Dogs" : 386
"Cats" : 85
"Rats" : 15

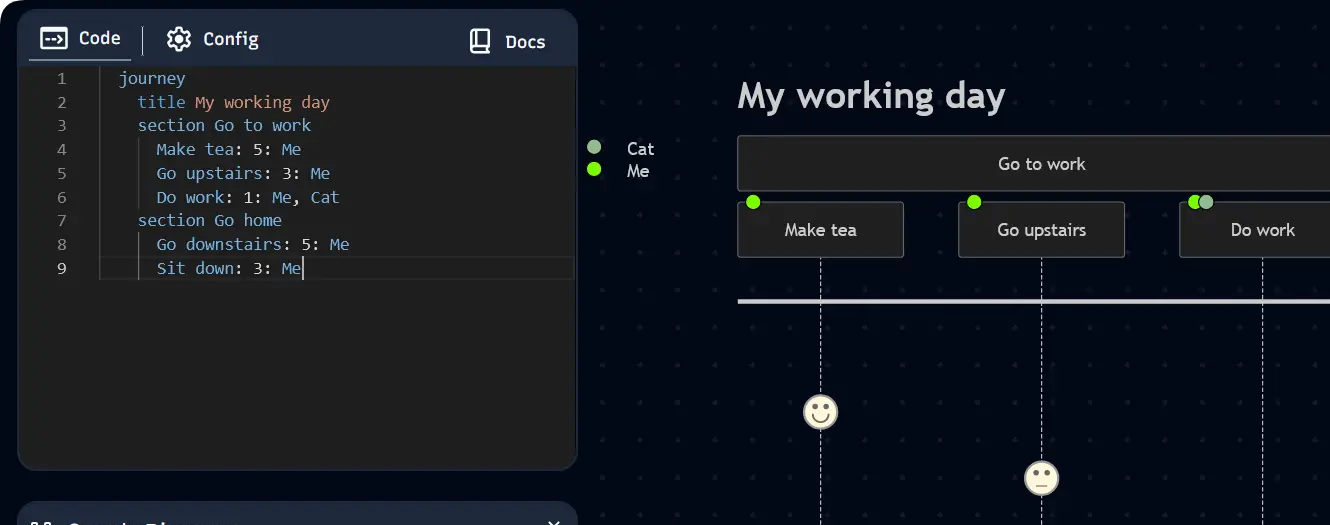

6.用户体验旅程图




    journey
    title My working day
    section Go to work
      Make tea: 5: Me
      Go upstairs: 3: Me
      Do work: 1: Me, Cat
    section Go home
      Go downstairs: 5: Me
      Sit down: 3: Me


总结

如果你厌倦了反复拖拽绘图、截图、更新文档的繁琐流程，Mermaid 绝对值得一试。 它不仅能让你的技术文档更直观、更专业，还能与代码版本管理无缝结合，让图表真正成为活文档。




  开源地址：https://github.com/mermaid-js/mermaid
简体中文Readme：https://github.com/mermaid-js/mermaid/blob/develop/README.zh-CN.md
在线编辑器：https://mermaid.live

星哥建议从今天起，把你的架构图、流程图都用 Mermaid 管起来，省时、省心、还很酷。
